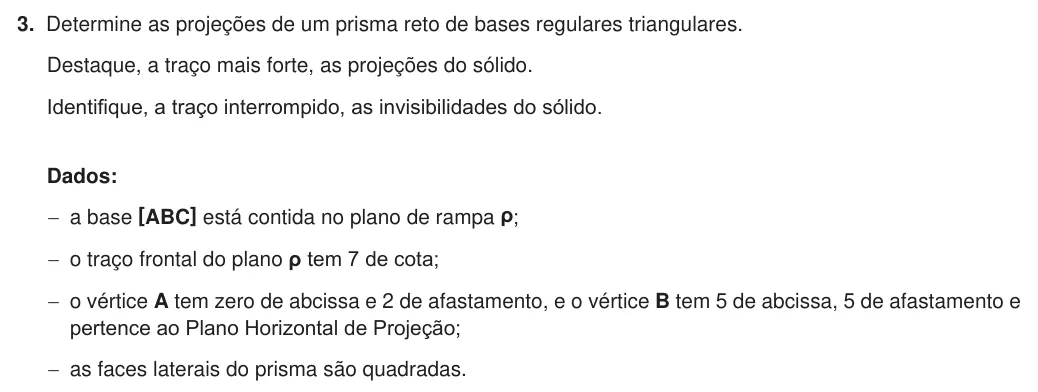

![Exercise 3 — 3. Determine as projeções de um prisma reto de bases regulares triangulares. Destaque, a traço mais forte, as projeções do sólido. Identifique, a traço interrompido, as invisibilidades do sólido. Dados: −a base [ABC]…](https://kwpdfdwqxkalccmcbeph.supabase.co/storage/v1/object/public/exam-items/geometria-descritiva-a/2026-f1/item-3.45a2b70540.webp)
Source: IAVE/EduQA — exam 708, 1st phase, 2026
GD A · year 11 · Representação diédrica
Sólidos III (bases em planos não projetantes)
9 exercises from national exams, newest first.

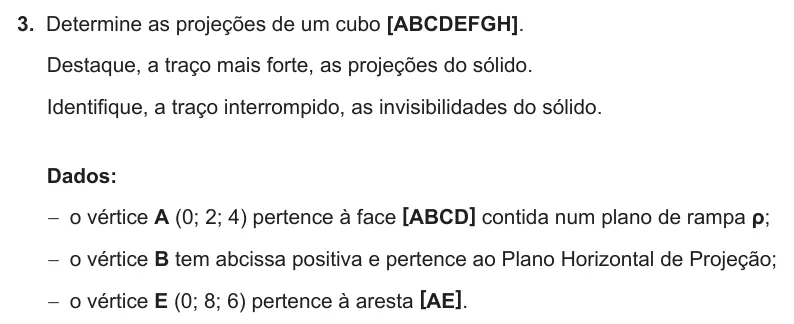

![Exercise 3 — 3. Determine as projeções de um cubo [ABCDEFGH]. Destaque, a traço mais forte, as projeções do sólido. Identifique, a traço interrompido, as invisibilidades do sólido. Dados: −o vértice A (0; 2; 4) pertence à face…](https://kwpdfdwqxkalccmcbeph.supabase.co/storage/v1/object/public/exam-items/geometria-descritiva-a/2025-f1/item-3.43c371bb01.webp)
Source: IAVE/EduQA — exam 708, 1st phase, 2025

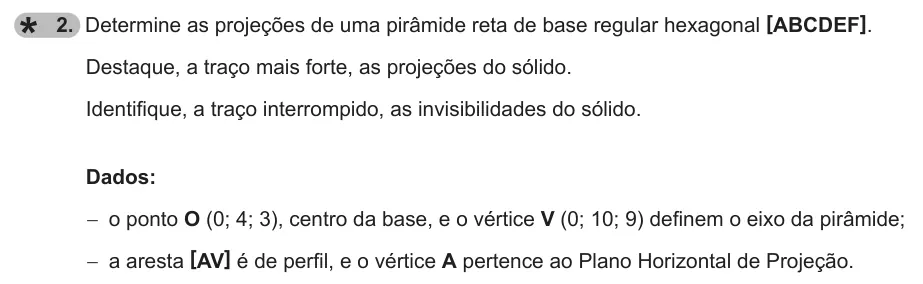

![Exercise 2 — 2. Determine as projeções de uma pirâmide reta de base regular hexagonal [ABCDEF]. Destaque, a traço mais forte, as projeções do sólido. Identifique, a traço interrompido, as invisibilidades do sólido. Dados: −o ponto…](https://kwpdfdwqxkalccmcbeph.supabase.co/storage/v1/object/public/exam-items/geometria-descritiva-a/2023-f2/item-2.84021aba21.webp)
Source: IAVE/EduQA — exam 708, 2nd phase, 2023

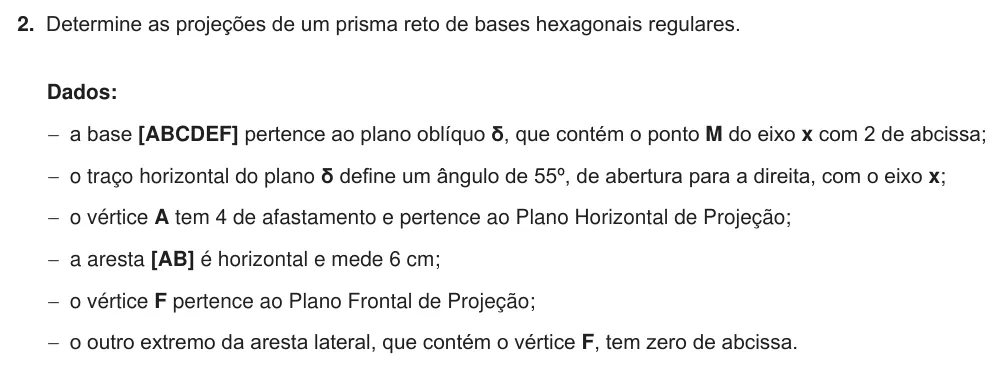

![Exercise 2 — 2. Determine as projeções de um prisma reto de bases hexagonais regulares. Dados: −−a base [ABCDEF] pertence ao plano oblíquo δ, que contém o ponto M do eixo x com 2 de abcissa; −−o traço horizontal do plano δ define um…](https://kwpdfdwqxkalccmcbeph.supabase.co/storage/v1/object/public/exam-items/geometria-descritiva-a/2020-f1/item-2.401352b0b0.webp)
Source: IAVE/EduQA — exam 708, 1st phase, 2020
![Exercise 2 — 2. Determine as projeções de uma pirâmide reta, de base quadrada [PQRS] contida num plano oblíquo θ. Dados: −−os traços do plano θ intersectam o eixo x no ponto M de abcissa nula; −−o ponto P (– 4; 1; 5) e o ponto Q,…](https://kwpdfdwqxkalccmcbeph.supabase.co/storage/v1/object/public/exam-items/geometria-descritiva-a/2020-ee/item-2.8ed3c7cd89.webp)
Source: IAVE/EduQA — exam 708, Special sitting, 2020
Stuck on Sólidos III (bases em planos não projetantes)?
Our tutors clear up your doubts one to one — online, or in person with a local tutor.
![Exercise 3 — 3. Represente, pelas suas projeções, uma pirâmide regular de base triangular, situada no 1.º diedro. Dados: −−a base [ABC] pertence a um plano oblíquo α; −−o plano α é definido pelos pontos A (–1; 4; 2), B (–4; 0; 9) e…](https://kwpdfdwqxkalccmcbeph.supabase.co/storage/v1/object/public/exam-items/geometria-descritiva-a/2017-f1/item-3.8ab18527ca.webp)
Source: IAVE/EduQA — exam 708, 1st phase, 2017

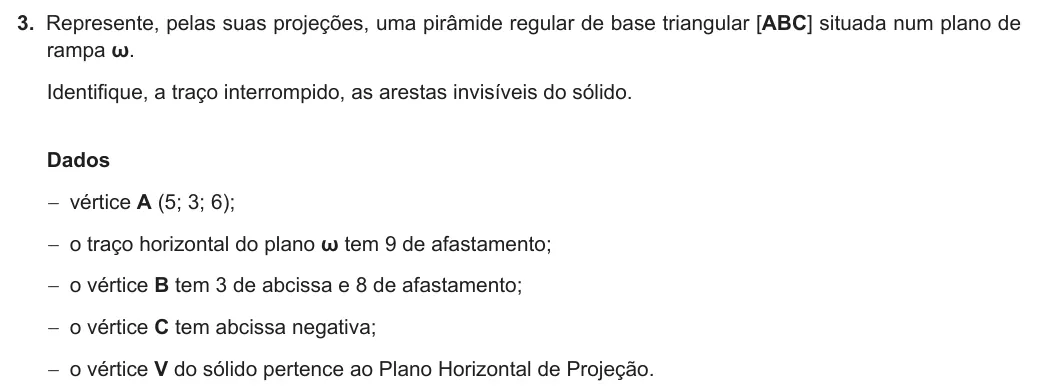

![Exercise 3 — 3. Represente, pelas suas projeções, uma pirâmide regular de base triangular [ABC] situada num plano de rampa ω. Identifique, a traço interrompido, as arestas invisíveis do sólido. Dados −−vértice A (5; 3; 6); −−o traço…](https://kwpdfdwqxkalccmcbeph.supabase.co/storage/v1/object/public/exam-items/geometria-descritiva-a/2014-f1/item-3.d47d3b09c6.webp)
Source: IAVE/EduQA — exam 708, 1st phase, 2014
Source: IAVE/EduQA — exam 708, 1st phase, 2011
![Exercise 3 — 3. Represente, pelas suas projecções, o cubo [ABCDEFGH], de acordo com os dados abaixo apresentados. Identifique, a traço interrompido, as arestas invisíveis. Dados −−o cubo está situado no 1.º diedro; −−os pontos A (2;…](https://kwpdfdwqxkalccmcbeph.supabase.co/storage/v1/object/public/exam-items/geometria-descritiva-a/2011-ee/item-3.058a393608.webp)
Source: IAVE/EduQA — exam 708, Special sitting, 2011
