Geometria Descritiva A · Special sitting 2020

Exam 708. 4 exercises, each with its topic and the official solution.

Official paper (PDF) · Paper All GD A papers→

Exercise 1

Open answer

Exercise 1 — 1. Determine as projeções da reta i resultante da intersecção dos planos, oblíquo α e de rampa ρ. Dados: −−o plano α é definido pela sua reta de maior inclinação r, que contém o ponto P (8; 4; 6); −−as projeções…

Source: IAVE/EduQA — exam 708, Special sitting, 2020

Exercise 2

Open answer

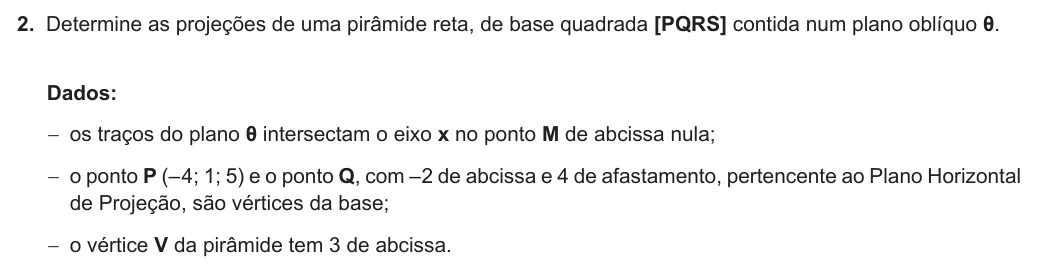

Exercise 2 — 2. Determine as projeções de uma pirâmide reta, de base quadrada [PQRS] contida num plano oblíquo θ. Dados: −−os traços do plano θ intersectam o eixo x no ponto M de abcissa nula; −−o ponto P (– 4; 1; 5) e o ponto Q,…

Source: IAVE/EduQA — exam 708, Special sitting, 2020

Exercise 3

Open answer

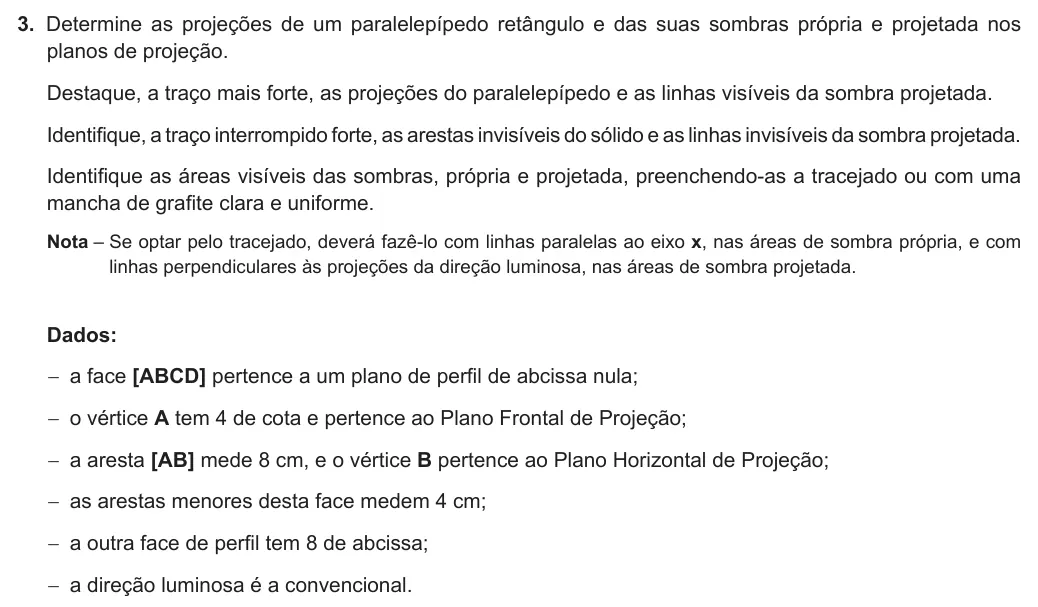

Exercise 3 — 3. Determine as projeções de um paralelepípedo retângulo e das suas sombras própria e projetada nos planos de projeção. Destaque, a traço mais forte, as projeções do paralelepípedo e as linhas visíveis da sombra…

Source: IAVE/EduQA — exam 708, Special sitting, 2020

Exercise 4

Open answer

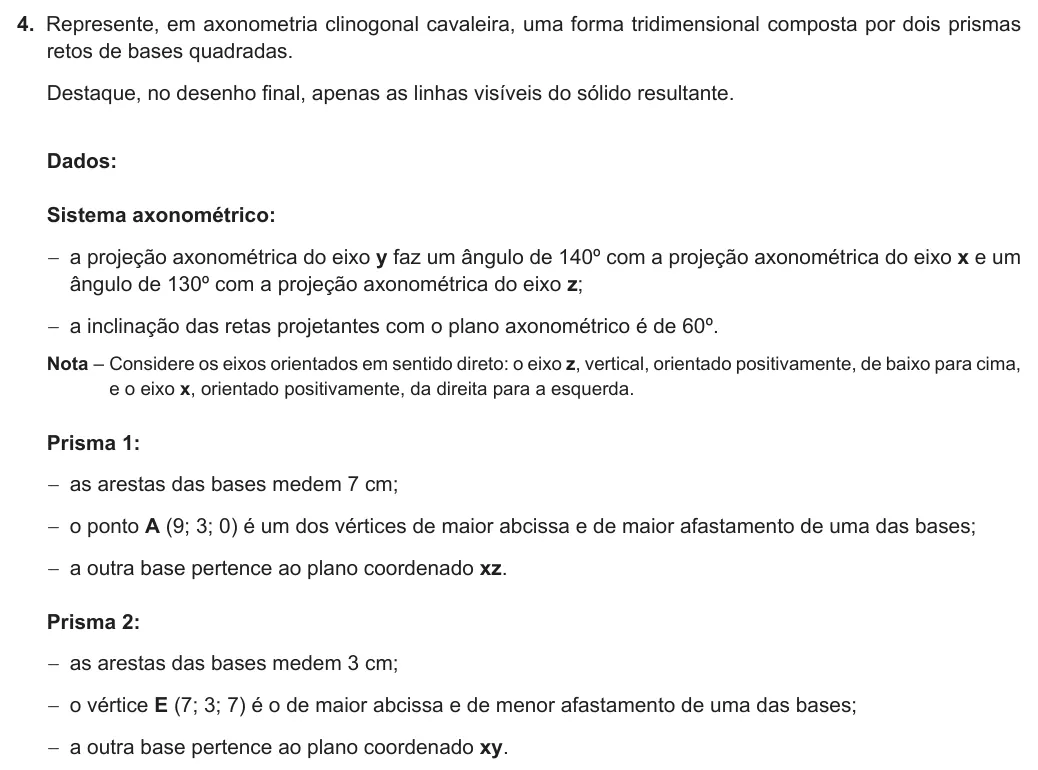

Exercise 4 — 4. Represente, em axonometria clinogonal cavaleira, uma forma tridimensional composta por dois prismas retos de bases quadradas. Destaque, no desenho final, apenas as linhas visíveis do sólido resultante. Dados: Sistema…

Source: IAVE/EduQA — exam 708, Special sitting, 2020
