Geometria Descritiva A · 1st phase 2023

Exam 708. 5 exercises, each with its topic and the official solution.

Official paper (PDF) · Paper All GD A papers→

Exercise 1

Open answer

Exercise 1 — 1. Determine as projeções do ponto I, resultante da intersecção da reta t com o plano α. Dados: −a reta t, de topo, tem 6 de abcissa e – 4 de cota; −a reta r contém o ponto K, do eixo x, com zero de abcissa, e é uma…

Source: IAVE/EduQA — exam 708, 1st phase, 2023

Exercise 2

Open answer

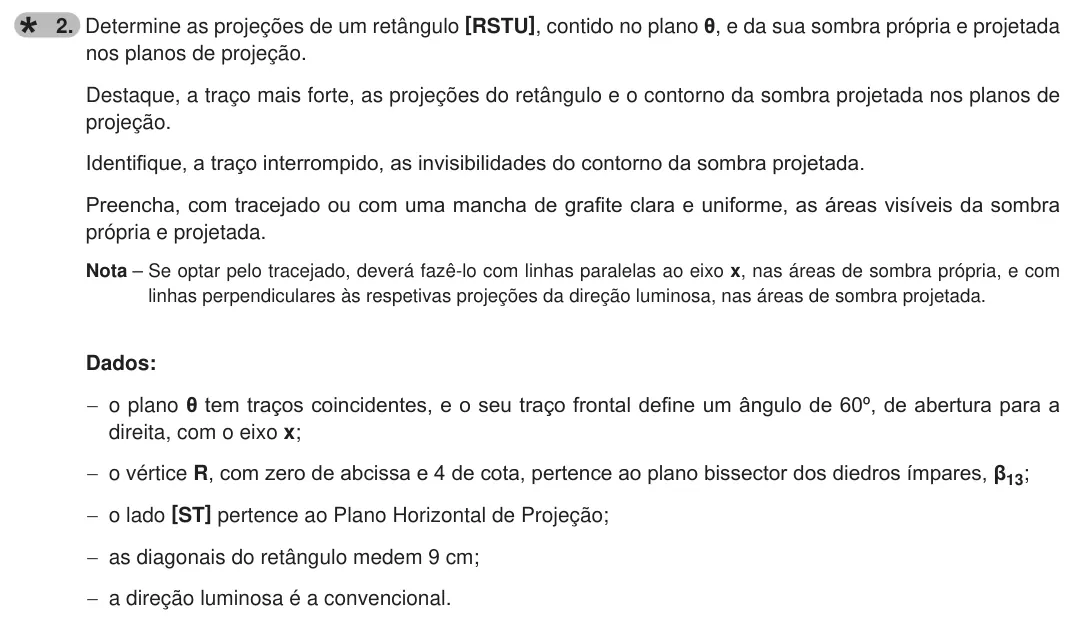

Exercise 2 — 2. Determine as projeções de um retângulo [RSTU], contido no plano θ, e da sua sombra própria e projetada nos planos de projeção. Destaque, a traço mais forte, as projeções do retângulo e o contorno da sombra projetada…

Source: IAVE/EduQA — exam 708, 1st phase, 2023

Exercise 3

Open answer

Exercise 3 — 3. Determine as projeções dos pontos X e Y, comuns à reta r e à superfície de um cone oblíquo de base circular contida num plano frontal. Destaque, a traço mais forte, as projeções da reta e do sólido. Identifique, a…

Source: IAVE/EduQA — exam 708, 1st phase, 2023

Exercise 4

Open answer

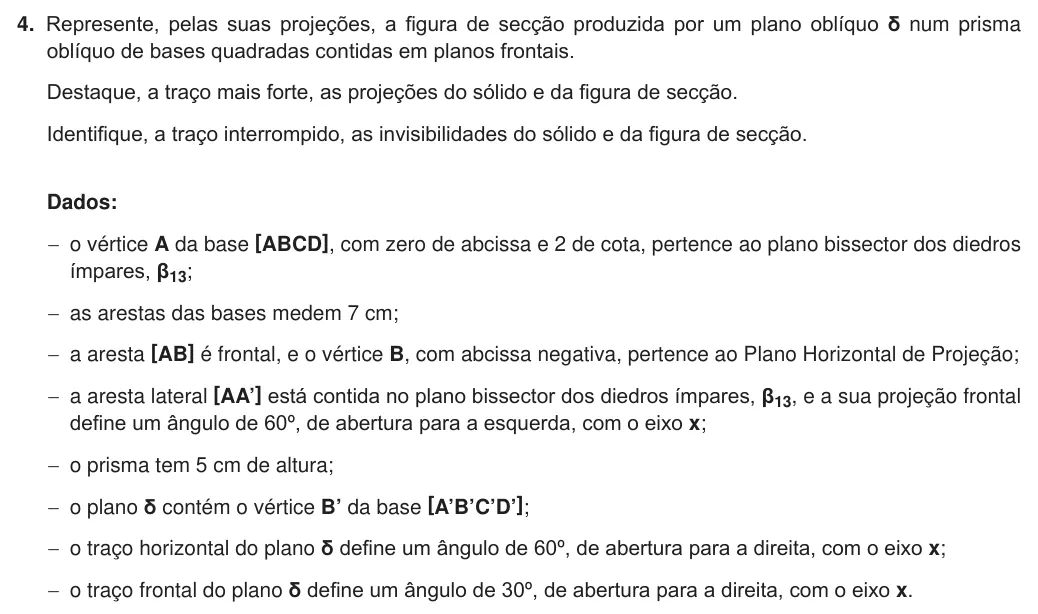

Exercise 4 — 4. Represente, pelas suas projeções, a figura de secção produzida por um plano oblíquo δ num prisma oblíquo de bases quadradas contidas em planos frontais. Destaque, a traço mais forte, as projeções do sólido e da…

Source: IAVE/EduQA — exam 708, 1st phase, 2023

Exercise 5

Open answer

Exercise 5 — 5. Represente, em axonometria ortogonal, uma forma tridimensional composta por três prismas retos de bases regulares triangulares. Destaque, a traço mais forte, apenas as arestas visíveis do sólido resultante. Dados:…

Source: IAVE/EduQA — exam 708, 1st phase, 2023
