Geometria Descritiva A · 1st phase 2016

Exam 708. 4 exercises, each with its topic and the official solution.

Official paper (PDF) · Paper All GD A papers→

Exercise 1

Open answer

Exercise 1 — 1. Determine as projeções do ponto I, resultante da intersecção da reta r com o plano α. Dados −−o plano α contém o ponto A (5; –2; 3) e o ponto B do eixo x com zero de abcissa; −−o traço horizontal do plano α faz um…

Source: IAVE/EduQA — exam 708, 1st phase, 2016

Exercise 2

Open answer

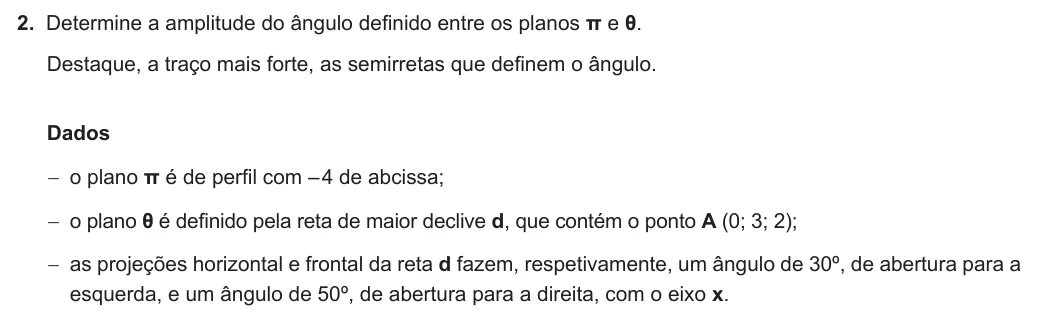

Exercise 2 — 2. Determine a amplitude do ângulo definido entre os planos π e θ. Destaque, a traço mais forte, as semirretas que definem o ângulo. Dados −−o plano π é de perfil com –4 de abcissa; −−o plano θ é definido pela reta de…

Source: IAVE/EduQA — exam 708, 1st phase, 2016

Exercise 3

Open answer

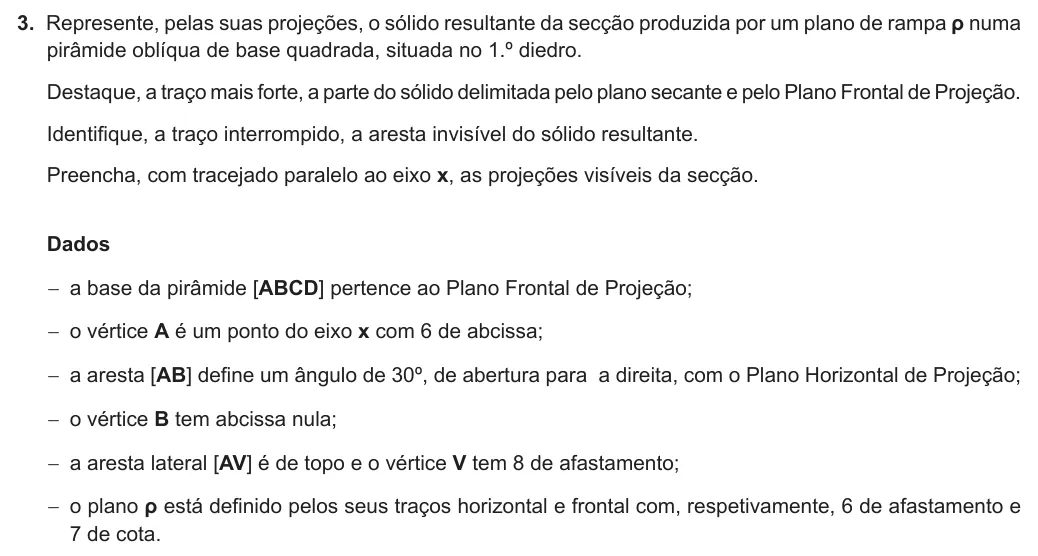

Exercise 3 — 3. Represente, pelas suas projeções, o sólido resultante da secção produzida por um plano de rampa ρ numa pirâmide oblíqua de base quadrada, situada no 1.º diedro. Destaque, a traço mais forte, a parte do sólido…

Source: IAVE/EduQA — exam 708, 1st phase, 2016

Exercise 4

Open answer

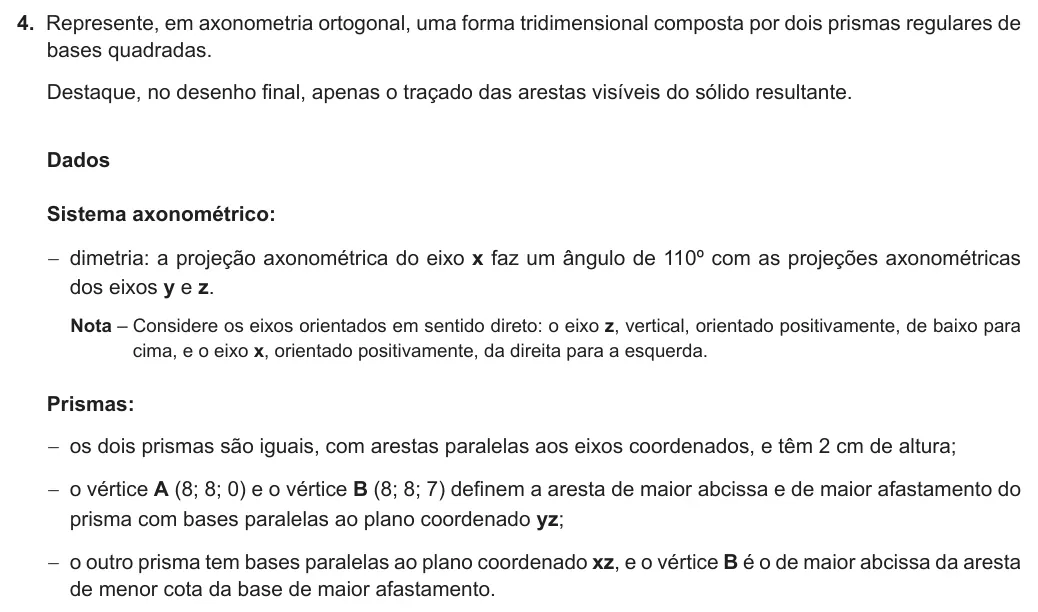

Exercise 4 — 4. Represente, em axonometria ortogonal, uma forma tridimensional composta por dois prismas regulares de bases quadradas. Destaque, no desenho final, apenas o traçado das arestas visíveis do sólido resultante. Dados…

Source: IAVE/EduQA — exam 708, 1st phase, 2016
