Geometria Descritiva A · Época especial 2026

Prova 708. 5 exercícios, cada um com o tema e a solução oficial.

Enunciado oficial (PDF) · Prova Todos os exames de GD A→

Exercício 1

Resposta aberta

Exercício 1 — 1. Determine as projeções do ponto I, resultante da intersecção da reta v com o plano α. Dados: −o plano α contém o ponto A (0; - 4; 2); −os traços horizontal e frontal do plano α definem, respetivamente, ângulos de…

Fonte: IAVE/EduQA — prova 708, Época especial, 2026

Exercício 2

Resposta aberta

Exercício 2 — 2. Determine as projeções de um hexágono regular [ABCDEF], contido no plano δ. Dados: −os vértices A (3; 0; 5) e B (- 2; 0; 5) definem um dos lados do hexágono; −o lado oposto ao lado [AB] pertence ao Plano Horizontal…

Fonte: IAVE/EduQA — prova 708, Época especial, 2026

Exercício 3

Resposta aberta

Exercício 3 — 3. Determine as projeções dos pontos X e Y, comuns à reta r e à superfície de uma pirâmide oblíqua de base regular pentagonal, contida num plano horizontal. Destaque, a traço mais forte, as projeções da reta e do…

Fonte: IAVE/EduQA — prova 708, Época especial, 2026

Exercício 4

Resposta aberta

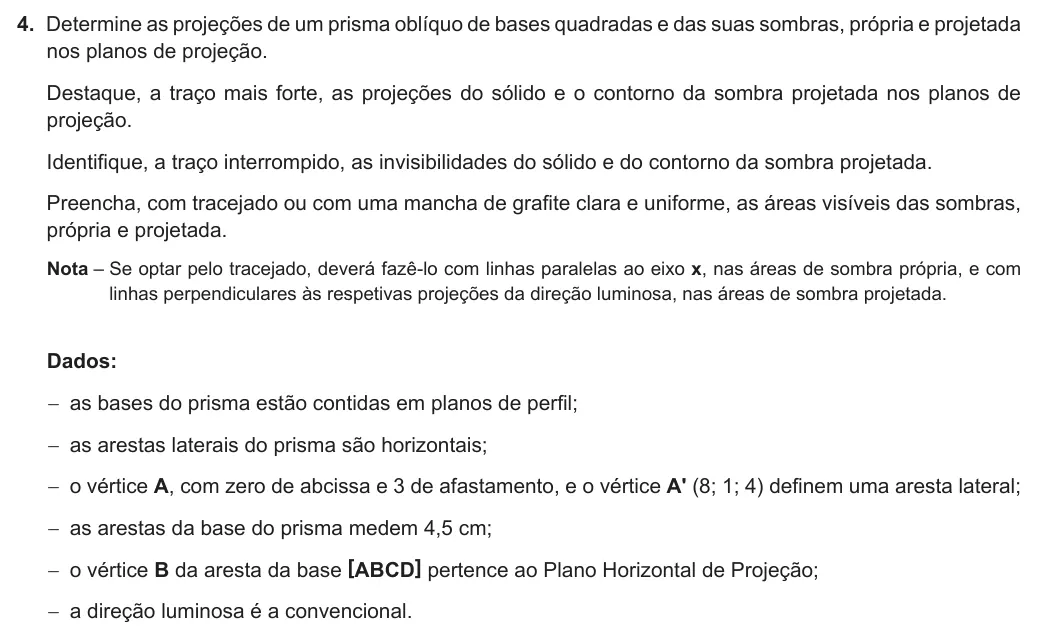

Exercício 4 — 4. Determine as projeções de um prisma oblíquo de bases quadradas e das suas sombras, própria e projetada nos planos de projeção. Destaque, a traço mais forte, as projeções do sólido e o contorno da sombra projetada nos…

Fonte: IAVE/EduQA — prova 708, Época especial, 2026

Exercício 5

Resposta aberta

Exercício 5 — 5. Represente, em axonometria ortogonal, uma forma tridimensional composta por um prisma reto de bases quadradas e duas pirâmides retas de base quadrada. Destaque, a traço mais forte, apenas as linhas visíveis do sólido…

Fonte: IAVE/EduQA — prova 708, Época especial, 2026
